4-20mA vers RS232
Données techniques
Alimentation :
Dimensions :
Poids :
Température de fonctionnement :
Interfaces
5 V-DC
90 x 20 x 20 mm (L x B x H)
20 g
-20 °C à +60 °C
4-20mA -> RS232
Description :
Calibration de l’interface :

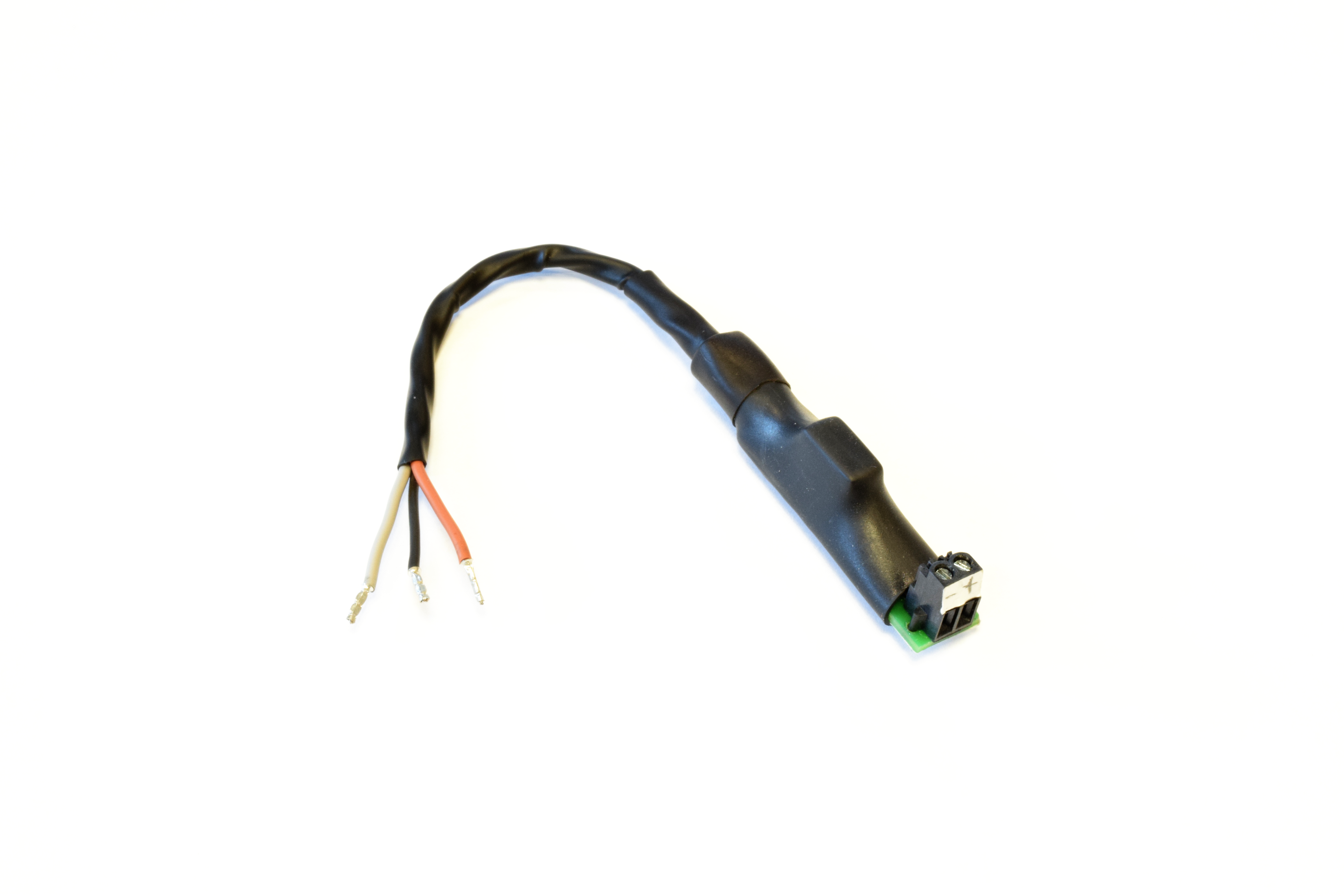

Module 4–20 mA vers RS232 – Alimentation 5V
Ce module assure l’interface entre un signal 4–20 mA et l’interface RS232 d’un répétiteur. Alimenté en 5V, il permet la conversion du courant industriel standard en données série exploitables par l’équipement connecté.
Compact et simple à intégrer, il est idéal pour les applications industrielles nécessitant la transmission fiable de mesures analogiques vers une interface série.
-
Mettre le capteur à sa valeur minimale.
-
Activer le DIP-Switch 1.
-
Régler la valeur à afficher à l’aide du bouton poussoir :
-
Appui < 0,7 s : incrément du chiffre
-
Appui 0,7 à 2 s : décrément du chiffre
-
Appui > 2 s : passage au chiffre suivant
-
-
Désactiver le DIP-Switch 1.
-
Mettre le capteur à sa valeur maximale.
-
Activer le DIP-Switch 2.
-
Régler la valeur à afficher avec le bouton poussoir (même procédure que ci-dessus).
-
Désactiver le DIP-Switch 2.
